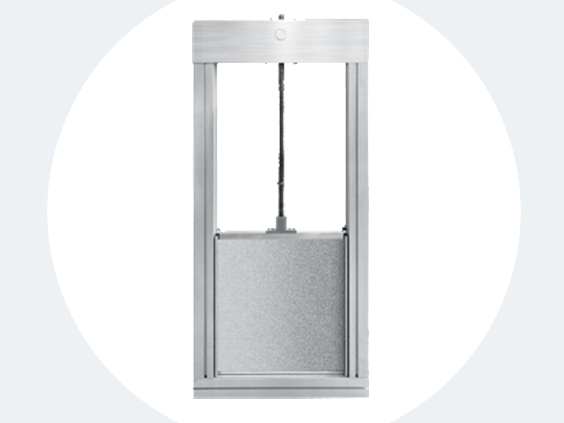

智能測控一體化螺桿閘
產品介紹
本產品具有閘體運行可靠、高精度閘門控制、太陽能驅動、無線電通信等優點，是一款專門針對灌區農田灌溉研發，集閘體和閘門控制、太陽能供電系統于一體的螺桿閘門。
400-080-7068
- 產品特點
- 技術參數
結構及布局：
? 閘門主要由閘體、啟閉機構、控制系統、供電系統4個部分組成。
? 閘體由立柱、底檻、橫梁、閘板、螺桿、止水密封組成;
? 啟閉機構由啟閉機、手動啟閉機構、減速電機及聯軸器組成;
? 控制系統由操作面板(自帶觸摸屏和按鍵)、閘控器、電源轉換模塊、視頻模塊等組成:
? 供電系統由太陽能電池板、立桿、蓄電池(地埋)等組成。
產品特點及優勢：
? 集閘體、閘門控制、太陽能供電系統集成為一體;
? 40年以上使用壽命:鋁合金主體及不銹鋼螺桿耐腐蝕材料，運動副采用超高分子耐磨材料;
? 超強功能控制器:集本地與遠程控制于一體，及時采集傳輸圖片和視頻:
? 低能耗:采用高分子低摩擦運動副;
? 便捷安裝與調試:整體安裝、一鍵式校準;
? 舒適的操作體驗:操作面板簡潔、自帶觸摸顯示屏:
? 環境適應性強:工作溫度-20℃至70℃適應各種水質。
| 序號 | 性能指標 | 描述 |
| 1 |
閘門材質 |
主體部分采用高強度鋁合金硬質陽極氧化外理，螺桿與保護裝置為304不銹鋼材質 |
| 2 |
凈水寬度 |
最大1500mm,最小300mm |
| 3 |
封水高度 |
最大1500mm。最小300mm |
| 4 |
密閉性能 |
密封件每延米小于0.2L/分鐘 |
| 5 |
驅動方式 |
螺桿式啟閉 |
| 6 |
手動啟閉 |
支持手動啟閉 |
| 7 |
啟閉速度 |
3-5mm/s |
| 8 |
驅動電機 |
DC12V/DC24V直流馬達 |
| 9 |
供電方式 |
太陽能供電或市電交流電供電 |
| 10 |
太陽能板 |
60W單晶板2塊 |
| 11 |
蓄電池 |
1-2塊12V/100Ah免維護鉛酸蓄電池 |
| 12 |
圖片采集 |
定時拍攝圖片上傳功能，可通過平臺軟件. APP進行圖片查看。支持實時抓拍圖片功能 |
| 13 |
視頻傳輸 |
RTMP格式 |
| 14 |
通訊接口 |
RS232 、RS485 、4-20mA模擬量 |
| 15 |
顯示屏 |
7寸彩色觸摸屏 |
| 16 |
控制方式 |
現地 手機端 PC端 |
| 17 |
控制模式 |
現地啟閉控制 現地開度控制 現地流量控制 遠程開度控制 遠程流量控制 |
| 18 |
保護方式 |
過流保護上下限位保護、頂端極限限位保護 、急停保護 |
| 19 |
閘板開度 |
開度精度±1mm、編碼器支持?jǐn)嚯娪洃?/span> |
| 20 |
校準方式 |
一鍵自動校準 |
| 21 |
工作溫度 |
-20℃～+70℃ |
|
我公司保留因產品升級換代變更參數的權力，變更內容主要為提升產品性能、安全性或適配行業標準，不影響產品核心功能及使用。 |
||
